產品介紹

產品功能介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的、三輪科研升級型儀器，適用用于瀝青混合料的高溫抗車轍能力的測定和科學研究，也可用于現場瀝青混合料的高溫穩定性試驗和研究。


一、主要技術特點

1、整機為落地式結構，設計有專門的傾斜式操作控制平臺，觀察清晰，操作方便。
2、采用內置式組合控制單元，機載標配A4幅面打印機，測試過程自動控制，自動打印測試結果。
3、三輪各自設計有氣壓式試輪壓力加載技術，各輪均可方便的手動調整試輪壓力，并實時顯示試驗壓力，確保試驗在準確的壓力條件下完成。
4、試驗時實時顯示時間與位移、時間與溫度變化曲線，為使用者研究瀝青混合料車轍特性提供研究依據。
5、工作室采用外循環加熱方式，設計有空氣循環系統，確保試驗在溫度場均勻的條件下完成。
6、設計有試輪電機防堵保護功能和加熱過熱系統保護功能，最大限度保障儀器工作的可靠性。
7、設計有儀器常見故障顯示功能，通過查詢“幫助”界面可獲得正確的處理和解決方案。
8、機械結構采用輪動方式，與國外產品機械結構相同，試驗數據更接近實際情況。
9、本儀器為三輪、科研型車轍試驗儀，可同時做三個試模的浸水或非浸水車轍試驗。

二、主要技術指標及參數

① 主要技術指標
⑴ 碾輪的碾壓速度：     (42±1)次/分（單程）
⑵ 試驗小車運動距離：   (230±10)mm
⑶ 碾輪的橡膠硬度：     78±2（國際標準硬度）
⑷ 碾輪與試模接觸壓強： (0.7±0.05)Mpa（60℃時），可調至0.8、0.9Mpa
⑸ 位移的測量范圍：     (0～30)mm
⑹ 位移的測量精度：     小于±0.01mm
⑺ 試驗時間：           (60～240)min
⑻ 恒溫箱的控制范圍：   室溫～80℃（可任意設定）
⑼ 溫度測量精度：       ±0.1℃
⑽ 環境溫度控制精度：   ±0.5℃
⑾ 試模溫度控制精度：   ±0.5℃
    ② 主要技術參數
⑴ 工作方式：           浸水試驗和非浸水試驗
⑵ 溫度測量通道數量：   2個
⑶ 可同時做試件數量：   3個
⑷ 試件的養生個數：     9個
⑸ 工作電源：           AC380V、50Hz，10A，三相四線制、帶零線
⑹ 試模尺寸：           300mm×300mm×50mm（標準）/30mm～100mm（可調）


產品配置清單

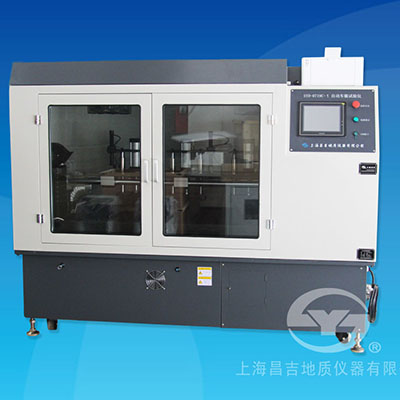

一、SYD-0719C-1 自動車轍試驗儀(三輪科研型)裝箱清單（出廠標配）



序號	名稱	單位	數量	備注
1	車轍試驗儀主機	臺	1
2	打印機	臺	1
3	接地線	根	1
4	U盤	個	1
5	空氣壓縮機	臺	1
6	氣管	米	5
7	試模	付	9	見特別說明
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1
